◇ 防护等级IP65
◇ 支持定时切换
◇ 支持一键巡检
◇ 支持一键换向
◇ 支持手动模式和自动模式
◇ 支持4段流量补偿（4段叠压）
◇ 支持超高压保护、水管破裂保护
◇ 支持缺水停止输出，有水恢复运行
◇ 支持变频器故障自动切换，并输出提示
◇ 支持变频器断线自动切换，并输出提示
◇ 支持多传感器输入，实现智能检测与切换
◇ 支持柔性加减泵，加减泵过程压力平稳无冲击
◇ 支持模块化系统架构，维护便捷，无需专业技术人员
◇ 支持过热切换，过热源可选择变频器内部温度或电机温度
◇ 支持一主多从供水模式（最多支持16台变频器无级调速）
◇ 支持触摸屏监视与控制和远程监视与控制（电脑远程访问/手机APP访问）

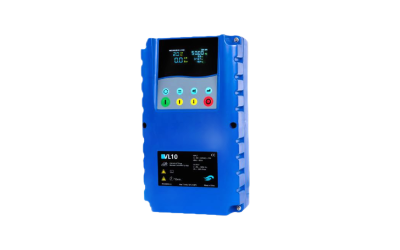

VL10系列技术规范
项 目 | 标 准 规 范 | |
输入 | 额定电压/频率 | 三相 380V；50Hz/60Hz |
变动容许值 | 电压：-20% ～ +20％ 电压失衡率：<3% 频率：±5％ | |
输出 | 额定电压 | 380V |
频率范围 | 0Hz～3000Hz | |
频率解析度 | 数字设定：0.01Hz，模拟设定：最大频率*0.1% | |
过载能力 | G型：150%额定电流2分钟，180%额定电流 3秒 ，200%瞬保 | |
主 要 控 制 功 能 | 调制方式 | 优化空间电压矢量PWM调制 |
控制方式 | 自适应矢量控制 ，标准V/F控制 | |
调速范围 | 1：100 | |
起动转矩 | 2.0Hz 时 150％额定转矩（ V/F 控制） 1Hz 时 180％额定转矩（自适应矢量控制） | |
运行转速稳态精度 | ≤±0.2％额定同步转速 | |
速度波动 | ≤±0.3％额定同步转速 | |
转矩响应 | ≤100ms 开环电流矢量控制 | |
频率精度 | 数字设定：最高频率×±0. 01%；模拟设定：最高频率×±0.2% | |
频率分辨率 | 数字设定：0.01Hz；模拟设定：最高频率×0.1% | |
加减速曲线 | 三种加减速方式：直线，S曲线加减速，最短加减速。四种加减速时间，单位(分/秒)可选 ，最长600（0.05-600） | |
内置PID | 可方便地构成闭环控制系统，使适用压力，流量等过程控制 | |
电压失速 | 对减速期间的电压进行控制，以防止过压保护停车 | |
自动载波调整 | 根据负载特性和温度特性，自动调整载波频率；多种载波模式可选 | |
自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | |
自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | |
通讯功能 | 具有3路RS485标准通讯接口， RTU格式的MODBUS通讯协议。具有主从多机联动功能 | |
级联无极调速 | 支持一主多从供水模式（最多支持16 台变频器无级调速） | |
故障切换 | 支持变频器故障自动切换，并输出提示 | |
断线切换 | 支持变频器断线自动切换，并输出提示 | |
多传感器输入 | 支持多传感器输入，实现智能检测与切换 | |
定时切换 | 支持定时换泵 | |
过热切换 | 支持过热切换，过热源可选择变频器内部温度或电机温度 | |
工作模式 | 支持手动供水模式和自动供水模式 | |
叠压功能 | 支持 4 段流量补偿（4段叠压） | |
巡检功能 | 支持一键巡检 | |
换向功能 | 支持一键换向 | |
缺水保护 | 支持缺水停止输出，有水恢复运行 | |
高压保护 | 支持超高压保护、水管破裂保护 | |
柔性切换 | 支持柔性加减泵，加减泵过程压力平稳无冲击 | |
模块化设计 | 支持模块化系统架构，维护便捷，无需专业技术人员 | |
远程监控 | 支持触摸屏监视与控制和远程监视与控制（电脑远程访问/手机APP访问） | |
运 行 功 能 | 运行命令通道 | 操作面板给定；控制端子给定；串行口给定；模拟量运行；可四种方式切换 |
压力设定通道 | 键盘▲、▼键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；组合给定；可多种给定方式随时切换 | |
开关输入通道 | 正、反转指令；3路可编程开关量输入，可分别设定75种功能。 | |
模拟输入通道 | 2路模拟信号输入，均可作为电流、电压输入 | |
开关输出通道 | 1路继电器输出信号，实现各种物理量输出 | |
操作 面板 | LCD液晶显示 | 可显示设定压力、反馈压力、变频器温度、电机温度、输出频率、输出电压、输出电流等参数 |
外接仪表显示 | 输出频率、输出电流、输出电压显示等物理量显示 | |
保护功能 | 过流保护；过压保护；欠压保护；过热保护；过载保护；缺水保护；高压保护；爆管保护等 | |
环 境 | 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等 |
海拔高度 | 低于1000米（高于1000米时需降额使用） | |
环境温度 | －10℃～＋40℃ | |
湿度 | 小于90%RH，无结露 | |
振动 | 小于5.9米/秒2（0.6G） | |
存储温度 | －20℃～＋60℃ | |
结 构 | 防护等级 | IP65 |
冷却方式 | 强制风冷 | |
安装方式 | 壁挂式 | |
